━ Структуралык жана фасаддык айнектөө үчүн айнек

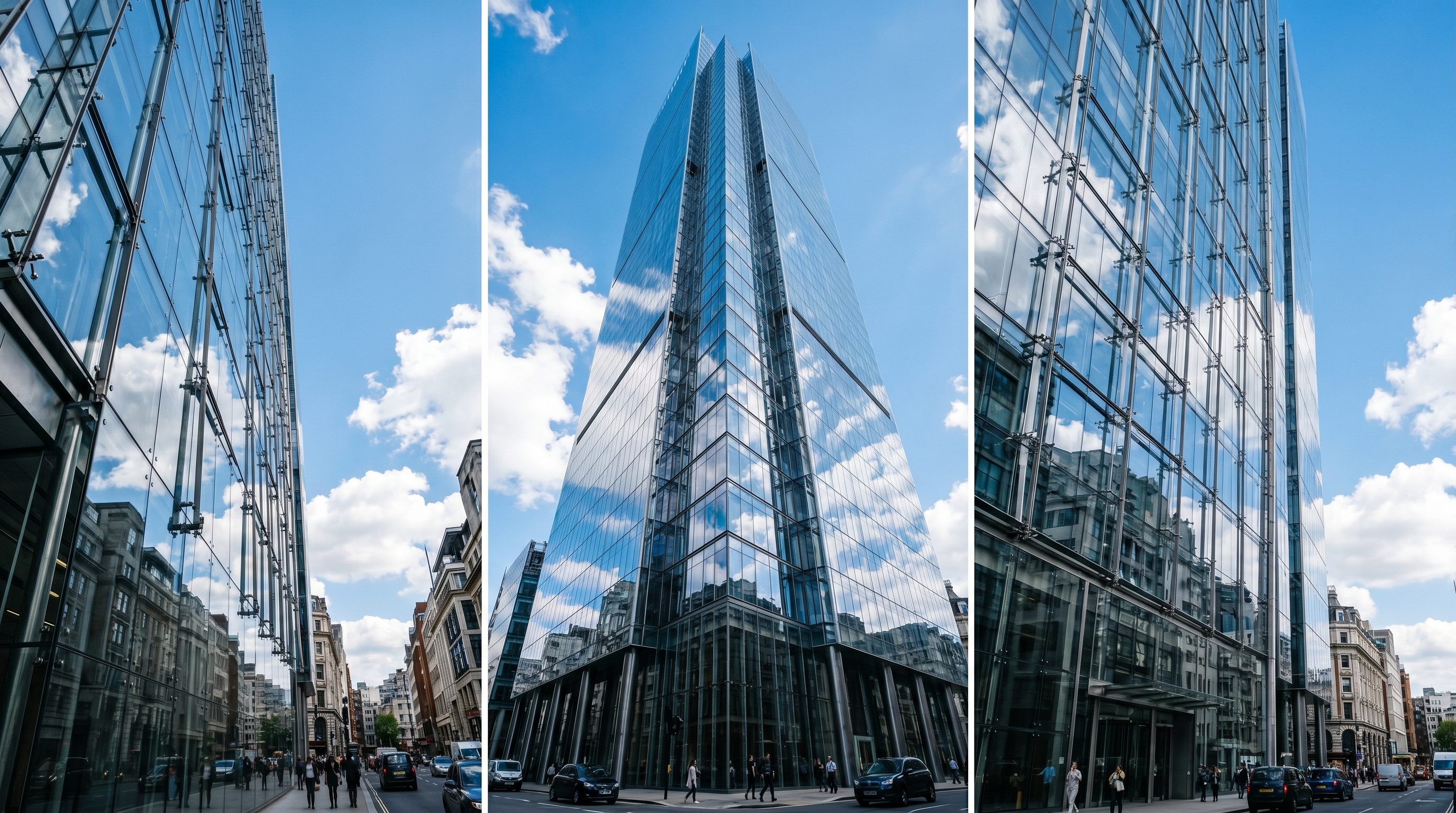

Структуралык айнектөө — айнек имараттын көтөрүүчү конструкциясына көрүнүктүү металл рамаларсыз бекитилген фасад системасы. Имараттын сырткы көрүнүшүн бир гана айнек бети түзөт: бирдей, тарамдарсыз, күзгүлүү же тондолгон тегиздиктер менен.

Мындай система үчүн айнек жөн гана ойдуктун толтуруучусу эмес, ошол эле учурда көтөрүүчү жана эстетикалык элемент. Ага талаптар кадимки айнектөөгө караганда жогору: так өлчөмдөр, жогорку механикалык көрсөткүчтөр, капталдын жана айнек түрүнүн туура тандалышы. СКБ ГЛАСС каалаган татаалдыктагы структуралык фасаддар үчүн айнекти жеткирет, анын ичинде ийри сызыктуу жана стандарттуу эмес конфигурацияларды.

Триплекстин классикалык формуласы — «айнек + плёнка + айнек». Иш жүзүндө айкалыштар татаалыраак: эки плёнкасы бар үч айнек, чыңдалган катмарлар, ар кандай калыңдыктар, ар кандай плёнка түрлөрү. Ар бир элемент акыркы мүнөздөмөлөргө таасир этет.

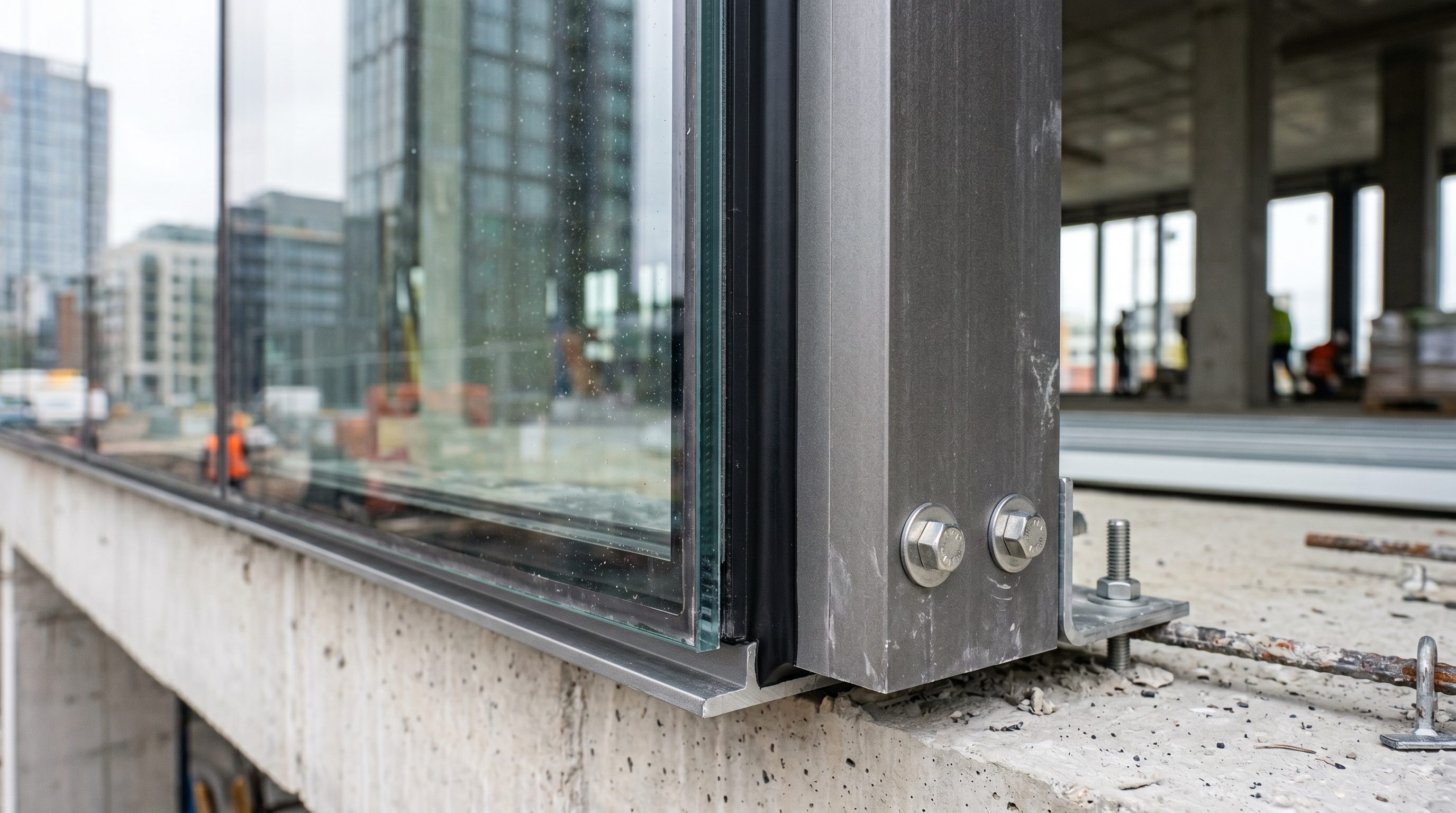

Айнек алюминий подсистемасынын тирөөчтөрүнө жана ригелдерине структуралык силикон герметиги менен бекитилет. Сыртынан фасаддын бети такыр тегиз — эч кандай көрүнүктүү механикалык бекиткичтер жок. Шамал жана өздүк жүктөм силикон катмары аркылуу берилет. Бул ыкма так эсептөөнү, жогорку сапаттагы герметикти жана айнектин өлчөмдөрү боюнча так сакталган чыдамдуулуктарды талап кылат.

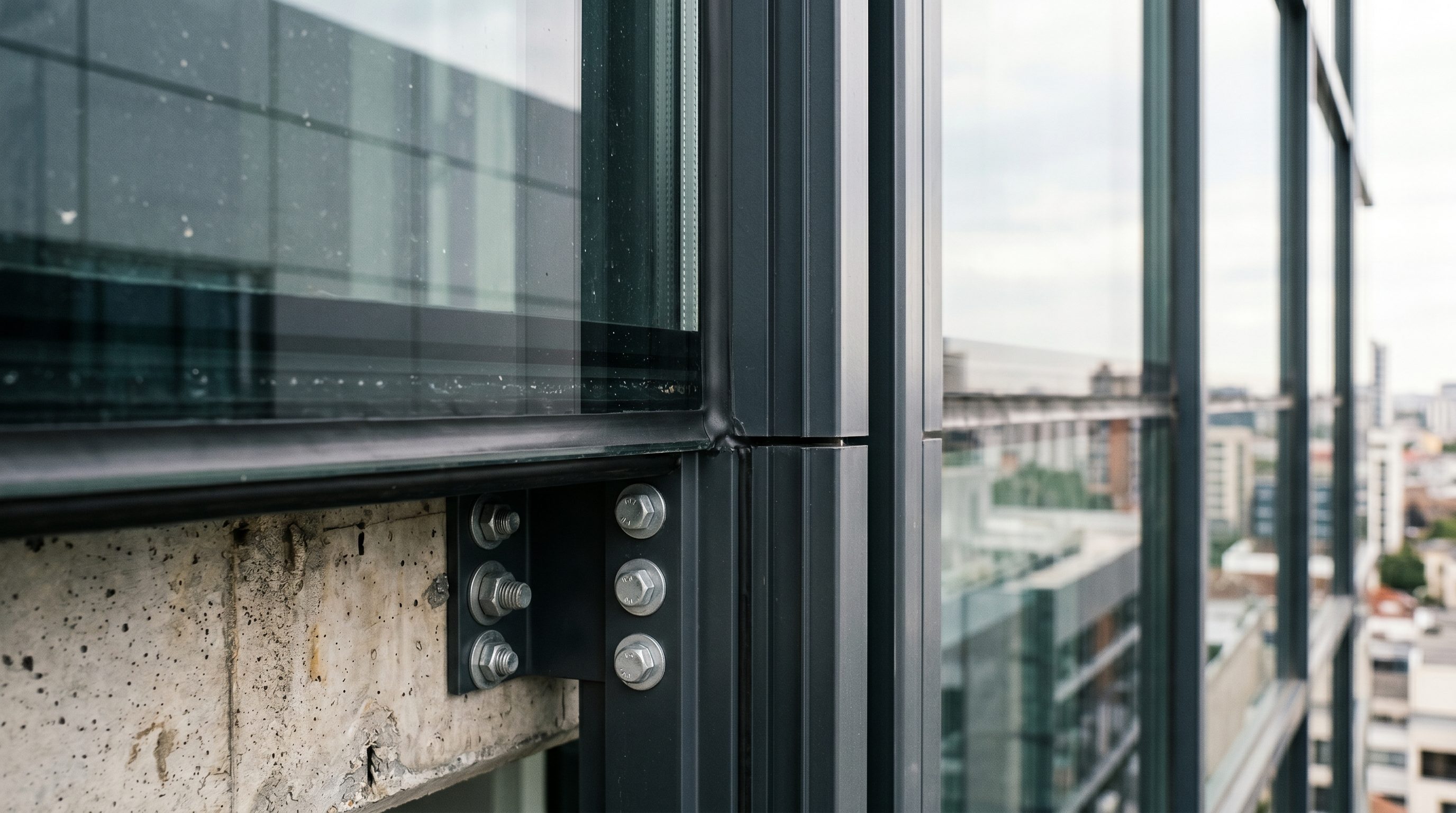

Айнек бир же эки тараптан механикалык бекиткич менен, калган тараптардан силикон менен кармалат. Фасадда горизонталдар же вертикалдар боюнча ичке кооздук нащелниктер көрүнөт, бирок рамалык конструкция дагы деле жашырылган. Сырткы көрүнүштүн тазалыгы менен монтаждын жөнөкөйлүгүнүн ортосундагы компромисс. Коммерциялык курулушта кеңири колдонулат.

Жабуулардын же тышкы каптал панелдеринин тунук эмес алкактары менен бөлүнгөн айнектөөнүн горизонталдуу тилкелери. Конструктивдик жактан структуралыктан жөнөкөй, визуалдык жактан ачык горизонталды берет. Айнек секциялары сыртынан ичке профиль түрүндө көрүнгөн алюминий байланыштыргычка орнотулат.

Айнек айнектеги тешиктерге бурап киргизилген чекиттик фитингдер — спайдерлер — аркылуу конструкцияга бекитилет. Көтөрүүчү рама такыр жок: пролёт кронштейндер аркылуу тартылуучу айнек менен жабылат. Ыкма максималдуу тунуктукту берет, бирок чыңдоого чейин жасалган так жайгашкан тешиктери бар чыңдалган же чыңдалган триплексти талап кылат.

Тандоо системанын түрү, фасаддын багыты, климаттык зона жана долбоордун талаптары менен аныкталат. Төмөндө — биз жеткирген негизги варианттар.

Структуралык фасад үчүн барактын өлчөмү боюнча четтөө — ±1,5 ммден ашык эмес. ±2–3 мм стандарттуу чыдамдуулукта барактар система ичине көрүнүктүү боштуктарсыз жөн эле отурбайт. Биздин завод структуралык айнектөөнүн чыдамдуулуктары боюнча стандарт катары иштейт.

Структуралык системалар үчүн барактын бетинин ийилиши — көрүнүктүү «толкун» — маанилүү. Жарым-чыңдалган айнек толук чыңдалганга салыштырмалуу жогорку тегиздикке ээ, ошондуктан оптикалык бурмалоолор көчөдөн байкалган ири форматтагы фасаддар үчүн жакшыраак.

Структуралык бекитүү үчүн айнектин кыры жылмаланган же жылтыратылган болушу керек — бул эстетикалык гана эмес, ошондой эле иштетилбеген кыр чыңалуулардын топтолгон жери болуп, барактын кырынын бекемдигин төмөндөтөт.

Айнектеги тешиктерди бургулоо так чыңдоого чейин жүргүзүлөт. Алардын жайгашуусу, диаметри, кырдан аралыгы жана тактыгы чертёждо бекитилет. Чыңдоодон кийин эч нерсени өзгөртүүгө болбойт.

Ийри сызыктуу фасаддар — мунаралар, ротондалар, тегеректелген бурчтук секциялар, толкун сымал беттер — ийилген (моллирленген) айнекти талап кылат. СКБ ГЛАСС заказчынын чертёждору боюнча структуралык фасаддар үчүн ийилген элементтерди өндүрөт: жөнөкөй дугалар, S-сымал профилдер, коникалык секциялар.

Ийилген структуралык айнек үч вариантта жеткирилет: моллирленген монолит, ийилген айнек пакети жана ийилген триплекс. Каптал — Low-E, тондоо, стемалит — моллирлөөдөн мурун жалпак заготовкага жагылат.

Ишке ашырылган долбоор: Санкт-Петербургдогу Борис Эйфмандын бийлер сарайынын фасад элементтерине стандарттуу эмес геометриядагы ийилген айнек секциялары кирди — маселе биздин заводдо бирдиктүү өндүрүш циклинин алкагында чечилди.

Структуралык фасаддар үчүн айнек так долбоордук документация боюнча өндүрүлөт. Ишке киргизүүдөн мурун барактардын жайгашуусун, чыдамдуулуктарды, капталды, кырды иштетүү түрүн жана монтаж үчүн маркировканы макулдашабыз. Өндүрүш циклы — 70 күнгө чейин, Кытайдан жеткирүү — заказ ырасталган учурдан тартып жалпысынан болжол менен 90 күн.

Тездетүү зарыл болгондо — мисалы, катуу монтаж графигинде — транспорттун жакынкы жүктөлүшүнө кошууну талкуулайбыз. Жеткирүүнү алдын ала пландаштырыңыз: ири фасаддык долбоорлор үчүн бул стандарттуу практика.
